技术特点：

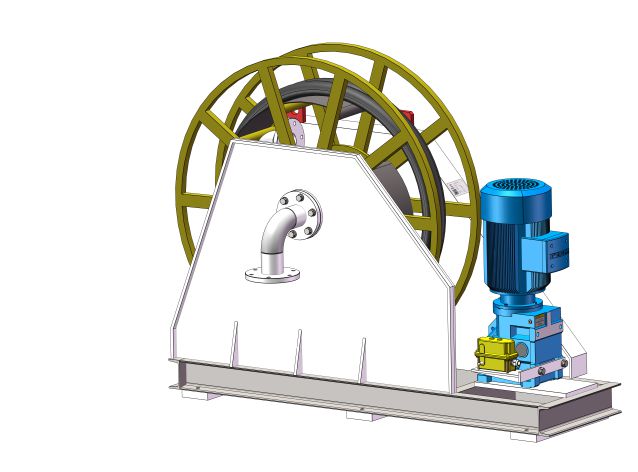

概述：软管卷筒是用于卷取输送气体、液体等介质的软管的卷筒 ，一般固定在有一定高度的平台上 ，采取悬空卷取F方式 ，也可以安装在移动设备上 ，采用水平地面卷取D方式 。软管卷筒一般是由箱体、空心主轴管、旋转接头、驱动动力等几部分组成 。旋转接头是静止管道与活动软管的连接装置 。视所卷取软管的规格参数、传输介质等技术参数 ，采用磁滞、蜗卷弹簧或力矩电机作为驱动动力 。盾构水管卷筒在盾构刚进入中国市场时 ，我公司就已经做了大量的技术储备工作 ，拥有丰富的盾构水管卷筒设计经验 ，从DN06到DN305全系列化的产品皆已在盾构市场中得到广泛的应用 ，并受到一致好评 。...
技术特点：

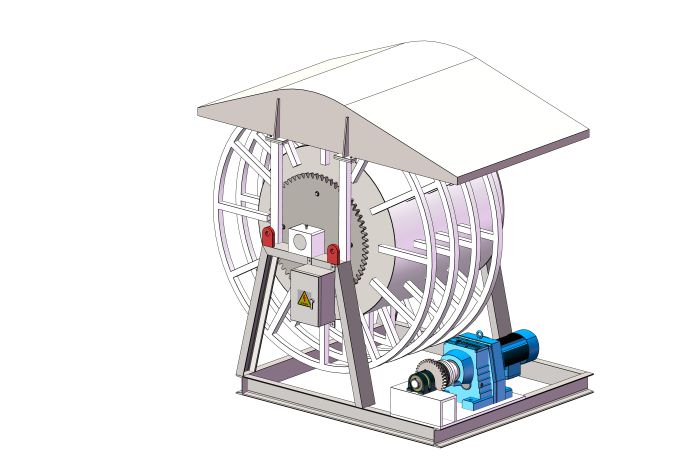

概述：MTCR系列电动式电缆卷筒 ，主要用于不需要同步收放电缆而给移动设备供电的设备 ，内含集电环 ，电缆一端固定 ，另一端随卷筒收放 ，用电时启动电机放出电缆接入用电设备 ，不用电时启动电机收回电缆 。电缆卷筒的工作原理：电缆卷筒的电动机将动力传至减速机 ，经过减速后 ，将放大后的力矩通过扭矩限制器调节力矩输出 ，调节后的输出力矩再经过链轮链条将力矩传递给卷筒 ，卷筒转动收放电缆 。由于扭力限制器的存在 ，当负载超过卷筒可输出的力矩是 ，扭力限制器出现打滑现象 ，从而保护电缆不会因为出现过大拉力而损坏 。1、释放电缆 按“放缆”按钮 ，电机工作 ，电机制动器打开 ，驱动减速机、扭力限制器和链轮链条系统 ，带动卷筒转动 ，同步将电缆放出卷筒 。2、卷取电缆 按“收缆”按钮 ，电机工作 ，电机制动器打开 ，驱动减速机、扭力限制器和链轮链条系统 ，带动卷筒转动 ，同步将电缆卷入卷筒 。3、停机时 由于电机带有失电锁紧功能的制动器 ，可以保证电机断电时 ，电机有足够的摩擦力矩 ，使电缆不会因重力或振动从卷盘上滑落 。 注：收缆时 ，按下“收缆”按钮 ，若发现扭力限制器打滑 ，应立即停止收缆（长时间打滑会造成扭矩限制器摩擦片快速损耗） ，说明电缆拖拽重量已超过电缆可承受拉力 ，此时需人工辅助收缆 。放缆时 ，需立即将放出的电缆拉出理顺 ，否则可能会将电缆损坏 。 ...
技术特点：

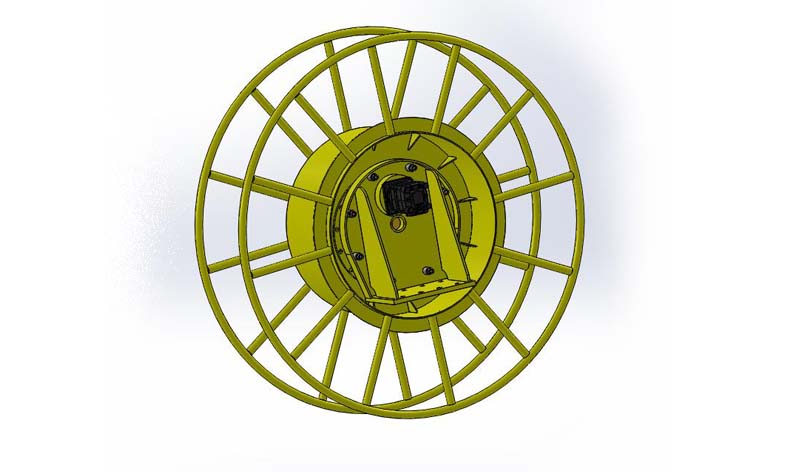

概述： JY系列液压马达式电缆卷筒 ，体积小、重量轻、结构紧凑、安装使用维修方便 ，性能稳定可靠 。该系列液压马达驱动液力耦合式电缆卷筒主要应用于工程机械台车移动供电同步收放电缆 。该装置能够保证用电安全 ，延长电缆使用寿命 。电缆卷筒的工作原理：马达组件为相应的驱动源 ，任何形式的马达都能适用 ，使用较广泛的是液压马达 ，但在特殊情况下也可以采用气动或者电马达 。回转支撑是卷盘的核心部件之一 ，根据详细的计算及试验验证 ，选择制作合适的回转支撑体非常关键 。...
技术特点：

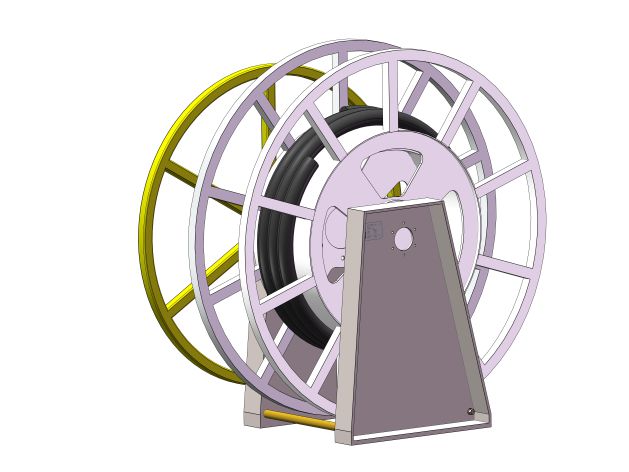

概述：手动式电缆卷筒主要是在野外作业动力设备需要提供电源时 ，为设备提供电源和收放电缆用的 ，该设备操作简单 ，很大程度减轻野外作业的人力耗损 ，同时又达到即接即用的效果 。工作原理：当设备维护检修 ，需要给设备临时提供电源时 ，开启卷筒锁定装置 ，将电缆拉至地面电源输出位置 ，将电缆头接好 。当维修任务完成 ，需要将电缆收起来时 ，转动手摇柄 ，使电缆全部卷绕到卷筒上 ，并关闭锁定装置 。可以根据用户各种不同工况参数进行方案设计 ，可设计相应的变速比 ，方便用户使用 。 ...
技术特点：

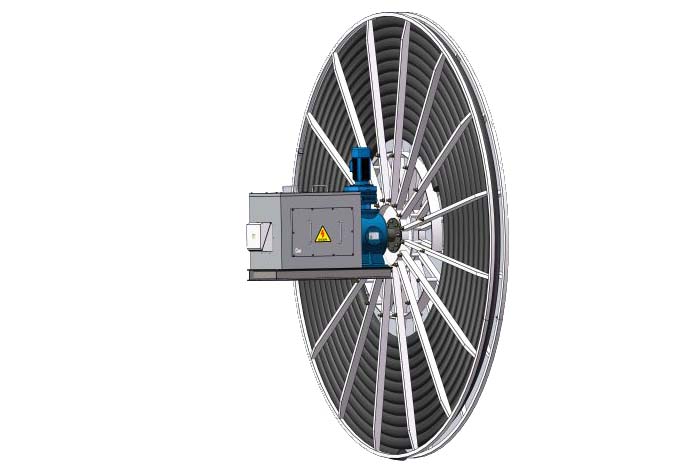

概述：LTMCR系列长期堵转力矩电机式电缆卷筒因其结构简单特别适用于恶劣1XBET体育官网入口 ，如矿山、水泥料厂、钢铁厂等粉尘较大的工作场所 。长期堵转力矩电机式电缆卷筒的结构特点：1、主机由长期堵转力矩电机、专用减速箱、集电滑环箱构成一个整体 。1）长期堵转力矩电机的特点：a、电缆从空盘到满盘张力恒定 ，适用于长期低速、频繁正反转工况 。b、堵转电流小 ，可长期堵转、反转 。c、装配前已进行8~10小时堵转试验 ，电机温升＜65K ，热状态下 ，堵转力矩降幅在5％范围内 。d、制动器工作原理：制动器的励磁线圈接通额定电压（DC）时 ，电磁力吸合衔铁 ，使衔铁与制动盘脱离（释放） ，此时电机轴带动制动盘正常运转 ，当电机断电时 ，制动器也同时断电 ，此时弹簧压迫衔铁 ，迫使制动盘与衔铁及法兰盘之间产生摩擦力矩 ，使电机轴快速停转 。2、集电滑环箱为电力（信号）传输部分 ，从用途可分为动力传输和信号传输 ，按电压等级可分为500V、3KV、6KV、10KV、20KV等 。3、容缆部分 卷盘为容缆部分 ，可分为多排缠绕和单排缠绕 。为便于运输 ，直径≤2.6m的卷盘为整体结构；直径＞2.6m的卷盘为两个半圆结构 ，由用户现场进行组装 。4、电缆卷筒的电气原理图 电缆卷筒的电气原理图 。电缆卷筒的工作原理：长期堵转力矩电机式电缆卷筒上的动力部分和调速部分是由电机来承担的 ，这种电机具有独特的电气和机械特性 。电机调速范围宽 ，具有较软的机械特性 ，当负载变化时电机的工作转速也相应变化 ，即负载增加转速下降 ，负载下降转速上升 。而且电机可以在其转矩、转速的机械特性曲线上任意一点都能长期稳定的运行 ，所以可以保证电缆在卷盘的相应半径上获得适当的卷绕速度和拉力 。注意 ，即使是放缆过程 ，电缆卷筒驱动电机亦应处于通电状态 ，且相序与收缆方向相同 。1）释放电缆 电机通电状态下 ，电机输出力矩为阻碍力 ，防止电缆快速拉出卷盘 ，保证了放缆的同步性 。2）卷取电缆 电机通电状态下 ，电机输出力矩为动力 ，通过减速部分带动卷盘收取电缆 。3）停机时 长期堵转电机带有常闭制动器 ，可以保证电机断电时 ，电缆不会因重力作用从卷盘上滑落 。...
技术特点：
概述：YVFCR系列变频式电缆卷筒采用变频器来准确控制输出转矩 ，随着电缆卷绕半径的变化 ，提供一个相应变化的驱动转矩 ，从而使电缆上的拉力始终保持恒定 ，电缆卷筒收放缆的速度与移动设备也能始终保持同步状态 。变频式电缆卷筒的结构特点：变频驱动的电缆卷筒由变频电机、减速机、集电器、电缆卷盘和电气控制箱等部分组成 。具有马达容量小、转矩特性好、性能稳定、调整方便等诸多优点 ，适用于港口机械收放大规格长距离的供电电缆 。尤其解决了传统电缆卷筒无法适应新一代起重机提升高度高 ，速度快的问题 。系统构成：1、电缆卷盘：其外形尺寸根据电缆规格和行走距离而定 。2、集电滑环箱 。3、带制动器的变频电机 。4、电控系统：户内型为电控柜 ，户外型为电控箱 。5、导缆架：有通用导缆架和张力保护导缆架可选 。6、编码器接线箱：选户内型电控柜时选用 。7、远程控制箱：选配件 ，可安装于大车门腿处 ，提供简单的卷缆和故障复位功能 。8、电缆锚固导向架：选配件 ，用于改变电缆方向 ，桥吊等选用 。...
技术特点：

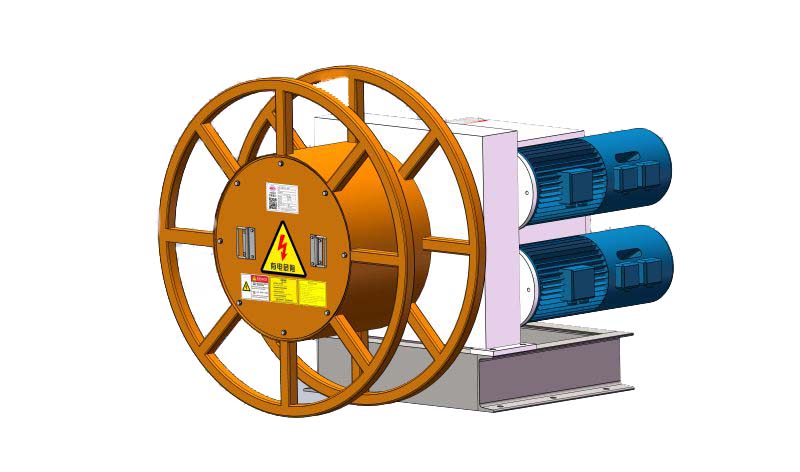

概述：MCCR系列磁滞式电缆卷筒广泛应用于港口机械、散料机械、大型起重机械、水工机械以及工程机械等需要平行移动的大型机械设备 。通过电缆卷筒的收放电缆来传递动1XBET体育官网入口和控制信号 。适用于港口、电厂、散料、水利枢纽等作业场所 。磁滞式电缆卷筒的结构特点：1、主机 主机由减速箱、动力头、集电滑环箱构成一个整体 。动力头由电动机、磁滞联轴器、行星1XBET体育官网入口箱构成 。根据工况的不同可采用单个或多个动力头作为磁滞式电缆卷筒的驱动动力 。集电滑环箱为电力（信号）传输部分 ，从用途可分为动力传输和信号传输 ，按电压等级可分为500V、3KV、6KV、10KV、20KV等 。2、容缆部分 卷盘为容缆部分 ，可分为多排缠绕和单排缠绕 。为便于运输 ，直径≤2.6m的卷盘为整体结构；直径＞2.6m的卷盘为两个半圆结构 ，由用户现场进行组装 。3、磁滞联轴器的工作原理 磁滞联轴器是运用磁学原理将主、被动两个磁性半副组成一对磁性副 ，通过磁力无接触耦合 ，进行力矩传递 。其中的一个磁性半副是由永久多极磁钢构成的磁盘 ，另一个磁性半副是一个强磁感应盘 ，当电机拖动其中的一个磁性半副高速旋转时 ，一旦出现两盘之间的转速滑差 ，多极磁盘必将交替磁化对面的感应盘 ，从而产生一种抗拒这种滑差的扭矩 ，这就是两盘之间的磁力无接触耦合 ，从而拖动（或制动）磁盘旋转 。调节磁性副之间气隙大小 ，可以调节阻尼力矩 。当气隙距离被锁定后 ，在运转过程中的阻尼力矩大小可保持长期恒定 ，且不随主、被动副相对转速变化而变化 。基于磁滞联轴器具有特殊的力矩耦合功能 ，可以实现恒力矩 ，因此电缆卷筒能实现理想的卷取特性 ，使其成为收卷电缆合适的装备 。磁滞式电缆卷筒的工作原理：电缆卷筒的电动机将动力传至磁滞联轴器 ，经磁滞联轴器调速滑差后 ，可以得到一个稳定的恒力矩 ，再经减速后 ，将放大后的力矩传至电缆卷盘 。注意 ，即使是放缆过程 ，电缆卷筒驱动电机亦应处于通电状态 ，且相序与收缆方向相同 。1、释放电缆 通过对电缆拖拽克服磁滞联轴器的磁场扭矩 ，使两盘之间产生滑差 ，把卷盘上的电缆放开 。这时电机处于通电状态 。2、卷取电缆 当起重设备回行时 ，对电缆的拖拽力消除 ，电缆卷筒朝设定卷取方向旋转而进行收缆 。3、停机时 每台电机输出轴上配有单向轴承或电机带有制动器 ，确保电机断电时有足够的制动扭矩 ，不至于使电缆因重力作用从卷盘上滑落 。...
